BOMBEOS AGUAS RESIDUALES
EBAR’s

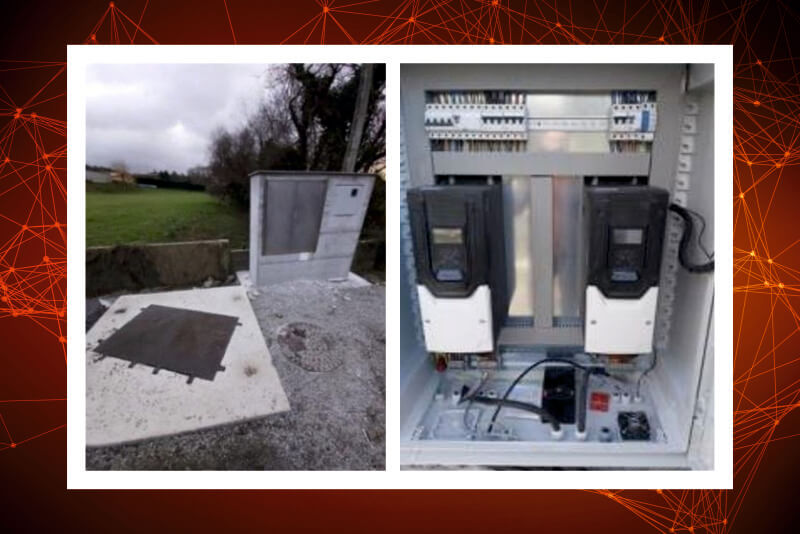

BOMBEO RESIDUALES MATA
BOMBEO RESIDUALES MATA
AUTÓMATA: SOFREL AS50
ARRANQUE: VARIADORES XYLEM
Nº BOMBAS: 2
LOCALIDAD: NARÓN
SOLUCIÓN
Instalación de variadores para reducir el consumo de las bombas y aumentar el tiempo de vida. Con la posibilidad de variar la frecuencia de funcionamiento para adaptar el caudal de salida del bombeo
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Arranque de las bombas con una consigna de arranque y otra de paro, en función del nivel de pozo
- Se permutan las bombas en cada arranque o por tiempo de funcionamiento
- Envío de alarmas por SMS registradas por la remota AS10

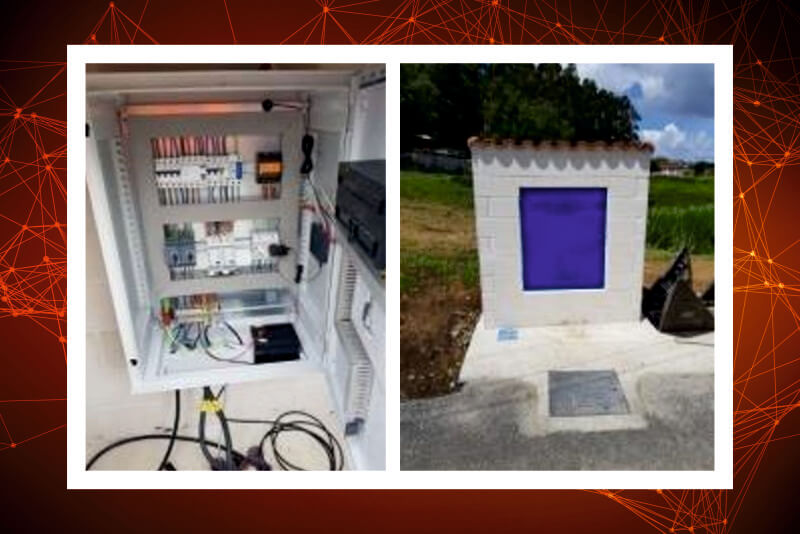

BOMBEO RESIDUALES O VAL
BOMBEO RESIDUALES O VAL
AUTÓMATA: SOFREL S550
ARRANQUE: BOMBA CONCEPTOR XYLEM
Nº BOMBAS: 2
LOCALIDAD: NARÓN
SOLUCIÓN
Instalación de bombas Conceptor con variador integrado y electrónica de control Xylem. Mediante la remota Sofrel S550 se obtienen las informaciones de la electrónica mediante Modbus TCP, para envío de alarmas por SMS y envío de la información al scada del servicio
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Arranque de las bombas con una consigna de arranque y otra de paro, en función del nivel de pozo
- Se permutan las bombas en cada arranque o por tiempo de funcionamiento
- Envío de alarmas por SMS registradas por la remota S550
BOMBEOS AGUAS POTABLES
EBAP’s
BOMBEO POTABLES O VAL
AUTOMATIZACIÓN BOMBEO Y SINCRONIZACIÓN CON DEPÓSITO
REMOTA: Sofrel AS30
ARRANQUE:
Nº BOMBAS:
LOCALIDAD: NARÓN
SOLUCIÓN
- Disponer de dos modos de funcionamiento, uno manual y otro automático. En automático el autómata controla el arranque y paro de las bombas, en función del nivel del depósito.
- Eficiencia energética: Se define una tabla horaria donde se puede elegir la hora del día a la que puede arrancar el bombeo. De este modo, se puede elegir que el bombeo trabaje solo en horario valle, reduciendo el coste de la factura eléctrica.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Cuando el depósito pida agua, se irá permutando el arranque de las bombas para llenar el depósito.
- Envío de alarmas por SMS por fallo de bombas, falta agua y presión
EBAP 3 BOMBAS 15KW
Nuevo cuadro control y fuerza
REMOTA: Sofrel S4W Large
ARRANQUE: Arrancadores suaves
Nº BOMBAS: 3
LOCALIDAD: PROVINCIA DE PONTEVEDRA
SOLUCIÓN
Instalación de remota para la gestión de tres bombas mediante unas consignas de arranque y paro según una sonda de nivel instalado en el depósito. Comunicación con la remota en el depósito para saber el nivel, cuenta con un Hmi para la visualización de estados y cambio de consignas. Envío de alarmas.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Arranque y paro de las bombas mediante consignas con una sonda de nivel en el depósito.
- Selección del número de bombas que pueden funcionar a la vez mediante una consigna.
- Permutación de bombas en cada arranque, por tiempo de funcionamiento y posibilidad de definir las bombas como principales o secundarias.
- Hmi donde poder ver el estado del bombeo además de poder cambiar todas las consignas.
- Envío de alarmas.
ETAP’s Y EDAR’s

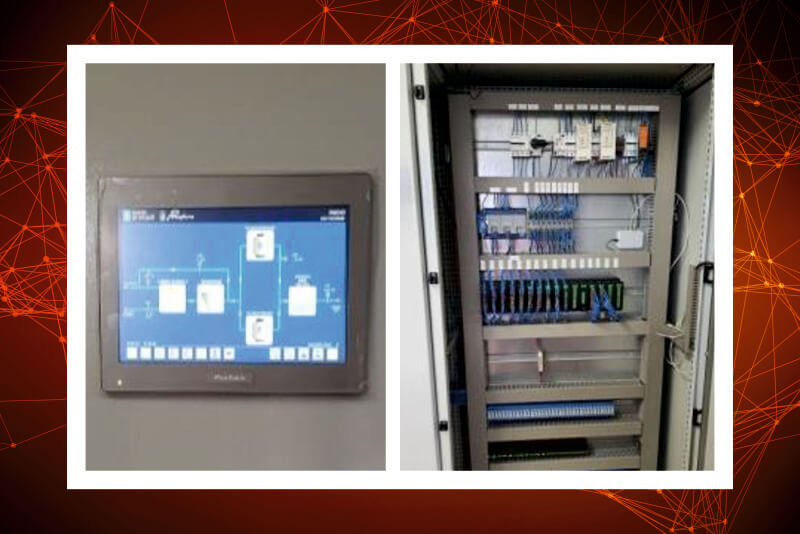

AUTOMATIZACIÓN ETAP Y CAPTACIÓN
AUTOMATIZACIÓN ETAP Y CAPTACIÓN
REMOTA: SOFREL S4W LARGE + 30 MÓDULOS
LOCALIDAD: PONTEDEUME
SOLUCIÓN
- Sustitución en la ETAP del PLC de planta S7-200 por Sofrel S4W Large y pantalla HMI Proface. Actualización de las comunicaciones a 4G entre ETAP y Captación, donde se instaló una Sofrel S4W Medium para gestionar el arranque de las bombas del Río, a través de un variador, en función de la consigna de marcha enviada por la ETAP
- En la pantalla HMI se representan todas las etapas de la ETAP y también la Captación, pudiendo los operarios supervisar y controlar los equipos desde la sala de control.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Regulación de manantiales y captación para que juntas, aporten el caudal de entrada que se quiere en planta, Mediante una válvula motorizada y mediante un PID.
- Se preconfiguran distintos modos de funcionamiento de la planta, pudiendo: funcionar con manantiales + captación, porcentaje de caudal de entrada en función de caudal de salida (regulación manantiales en función del caudal de salida) o entrada en planta cerrada (al tener los depósitos de salida al 100%).
- Envío de alarmas por fallos

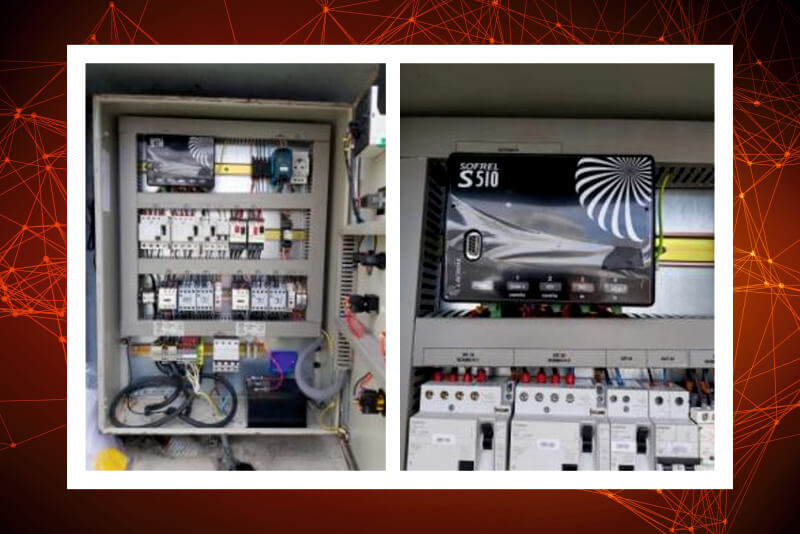

EDAR ESPASANTE
SUSTITUCIÓN AUTÓMATA ALLEN BRADLEY POR SOFREL S4W
REMOTA: Sofrel S4W (EDAR) y AS50 en 2 EBAR
LOCALIDAD: ORTIGUEIRA
SOLUCIÓN
- Sustitución autómata Allen Bradley por S4W para la automatización de la EDAR. Incluyendo pantalla HMI Proface de 10” para interactuar con el PLC.
- Instalación de 2 Sofrel S510 en sendas EBAR
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Gestionar el arranque y paro de las bombas, incluyendo permutación
- Comunicar las EBAR con la ETAP, mostrando la información de las primeras en la pantalla HMI para su control por los operarios
- Envío de alarmas por SMS alarmas para avisar a los operarios en caso de producirse fallos

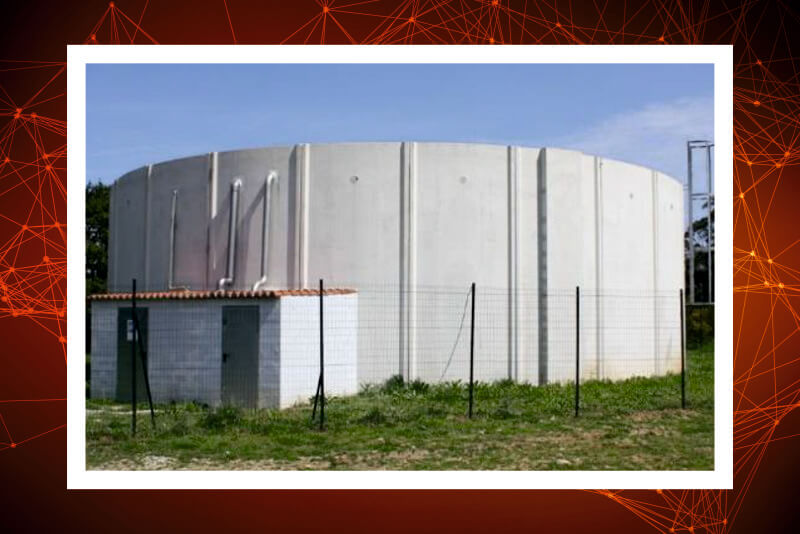

DEPÓSITO DE AGUA
DEPÓSITO O VAL
AUTOMATIZACIÓN DEPÓSITO
REMOTA: Sofrel AS30
LOCALIDAD: NARÓN
SOLUCIÓN
Registro de nivel en continuo para determinar una consigna de arranque y otra de paro del bombeo de O Val. Programación de variables horarias para habilitar desde el scada las horas a las que puede arrancar el bombeo en el caso de que baje el nivel de la consigna de arranque
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Envío de alarma de nivel máximo y mínimo
- Programación de variables horarias para habilitar desde el scada las horas a las que puede arrancar el bombeo en el caso de que baje el nivel de la consigna de arranque

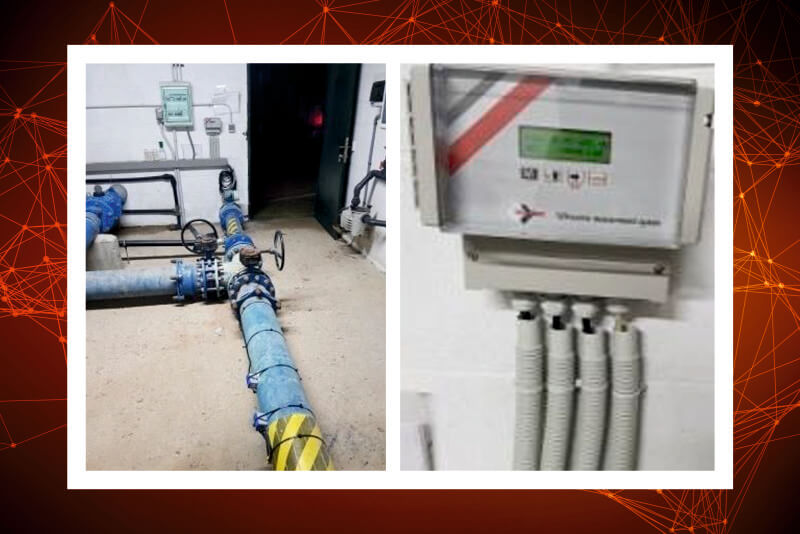

SALIDA DEPÓSITO ANGRA
MONTAJE Y CALIBRACIÓN CAUDALÍMETRO NO INTRUSIVO
EQUIPO: Caudalímetro: LEVETEC NO INTRUSIVO
LOCALIDAD: ARTEIXO
SOLUCIÓN
Instalación de caudalímetro no intrusivo de alta precisión sobre tubería, para la medición en continuo del caudal y registro del totalizado en remota S530.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Registro de caudal desde 0,02m/seg
INSTRUMENTACIÓN
MEDIDA DE PARÁMETROS DE CALIDAD DEL AGUA
DEPÓSITO PASTORIZA

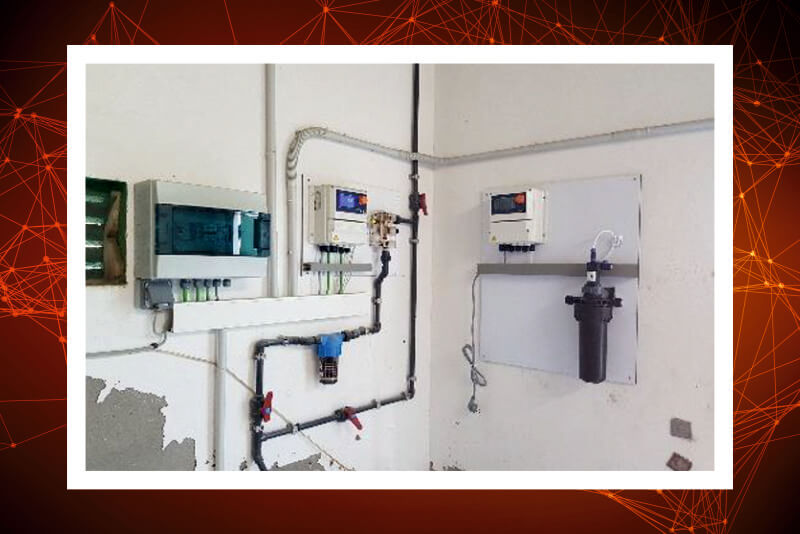

INSTALACIÓN ANALIZADOR TURBIDEZ
AUTÓMATA:
EQUIPO: Analizador cloro y turbidez: EMEC
LOCALIDAD: ARTEIXO
SOLUCIÓN
Medición en continua el cloro y la turbidez a la entrada del depósito
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Envío de alarma si el valor es mayor o menor de unas consignas dadas
- Consulta de valor de cloro y turbidez por SMS

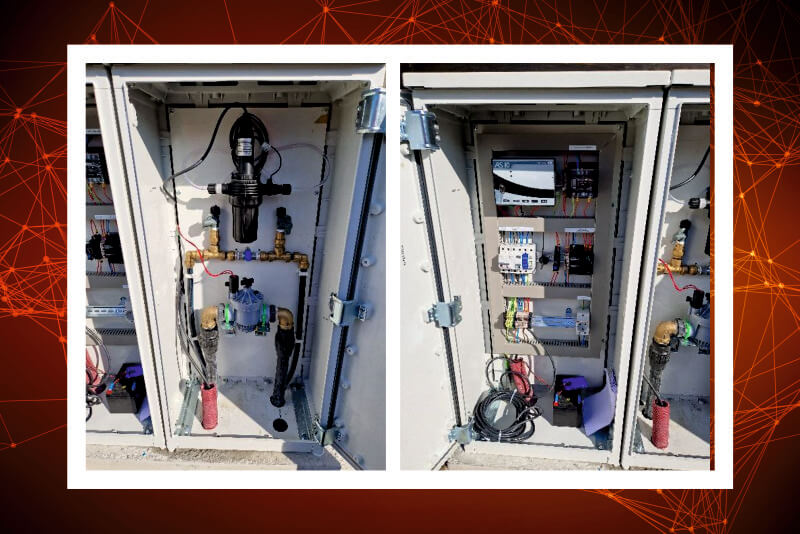

PURGA AUTOMÁTICA
PURGA AUTOMÁTICA
AUTÓMATA: SOFREL AS10
EQUIPO: Sonda turbidez: SEKO
LOCALIDAD: ARTEIXO
SOLUCIÓN
Medición en continua la turbidez en la red de abastecimiento
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Obtención de la curva de turbidez y programación para purga automática al superar un valor dado
- Posibilidad de purgar un tiempo determinado por consigna a una hora indicada
SECTORIZACIÓN
MEDIDA DE CAUDAL Y PRESIÓN EN LA RED DE ABASTECIMIENTO
RED ABASTECIMIENTO
INSTALACIÓN DATALOGGER MEDICIÓN CAUDAL Y PRESIÓN
EQUIPO: Datalogger: Sofrel LS42
Nº BOMBAS:
LOCALIDAD: NARÓN
SOLUCIÓN
Control del caudal y presión en distintos puntos de la red de abastecimiento, para el estudio consumos y control de fugas
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
- Envío de alarmas.
- Curvas y exportación de informes en PCWin
GRUPO PRESIÓN GALLARDO
MONTAJE, AUTOMATIZACIÓN Y PUESTA EN MARCHA
EQUIPO: Sofrel S550
Nº BOMBAS: 2
LOCALIDAD: ARTEIXO
SOLUCIÓN
Montaje y puesta en marcha de grupo de presión con dos bombas. Recogida de información por Modbus TCP para envío de alarmas y registro de presión en continua.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Recogida de información por Modbus TCP para envío de alarmas y registro de presión en continua.

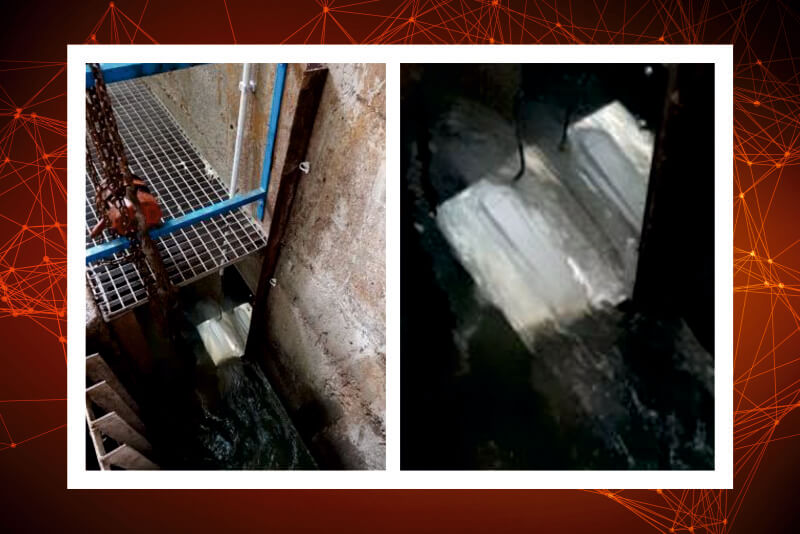

REGISTRO DE ALIVIOS
REGISTRO DE Nº DE ALIVIOS, TIEMPO Y VOLUMEN ALIVIADO

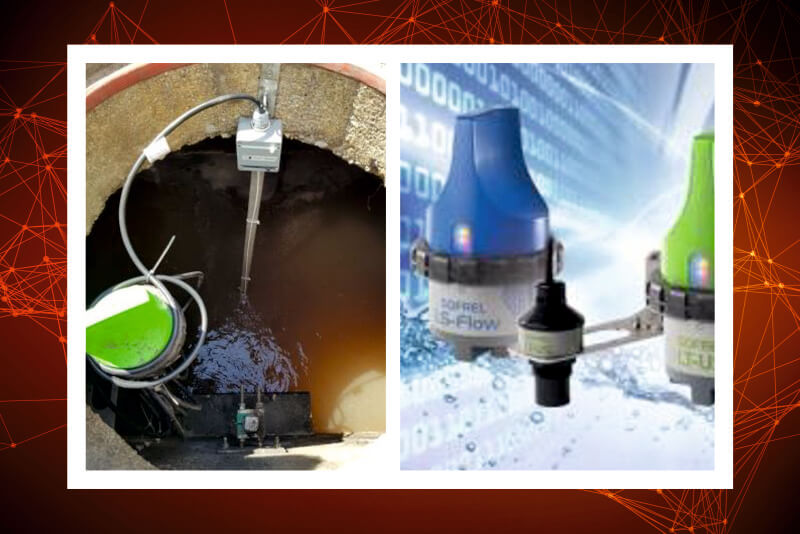

ARQUETA INDUSTRIAL
INSTALAC / CONFIG DATALOGGER Y SONDA TEMPERATURA
EQUIPO: Datalogger: Sofrel LT-US
LOCALIDAD: RIBEIRA
SOLUCIÓN
Cálculo del caudal aliviado en función del nivel leído por la sonda de nivel por ultrasonidos. Instalación de sonda de temperatura para medición en continuo de la temperatura
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Registro del nº de alivos y momento aliviado
REGISTRO ALIVIOS
INSTALACIÓN Y CONFIGURACIÓN ALARMAS
EQUIPO: Remota Sofrel S530
LOCALIDAD: MONFORTE DE LEMOS
SOLUCIÓN
Instalación cuadro con autómata S530 con captador para la detección de vertidos. Cuando el captador detecta lámina de agua por encima suya, activa una entrada digital de la remota.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Configuración para el envío de alarmas en cada alivio.
EFICIENCIA ENERGÉTICA
VARIADORES Y ARRANCADORES

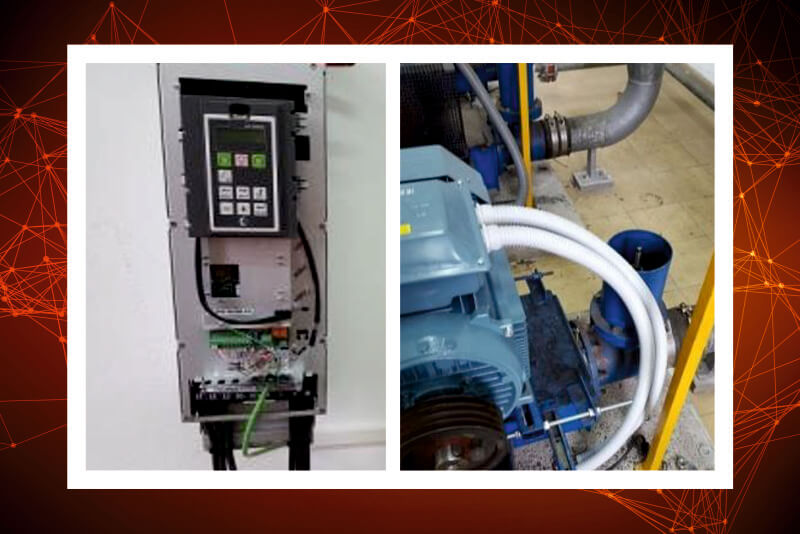

VARIADOR SOPLANTE EDAR
MONTAJE, AUTOMATIZACIÓN Y PUESTA EN MARCHA
EQUIPO: Variador: Emotron
LOCALIDAD: RÁBADE
SOLUCIÓN
Instalación de variador para regular las revoluciones de la soplante en función de la sonda de oxigeno
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Con esto se consigue reducir el consumo eléctrico y se mantienen los valores de oxígeno, más estables, en la balsa de biológicos
VARIADOR SOPLANTE
INSTALACIÓN Y CONFIGURACIÓN VARIADOR
EQUIPO: Variador: Emotron
LOCALIDAD: MONFORTE DE LEMOS
SOLUCIÓN
Instalación sonda de oxígeno para regular el PID del variador. Proporcionando la consigna de oxígeno que se debe mantener en la balsa y la referencia, se regulan las rpm de la soplante.
FUNCIONALIDADES DE PROGRAMACIÓN PRINCIPALES
Con esto se consigue reducir el consumo eléctrico y se mantienen los valores de oxígeno, más estables, en la balsa de biológicos
